REDUKTOR NAPIĘCIA PULSAR RN500

Opis

Najważniejsze cechy

Recenzje

Tagi produktu

Pliki do pobrania

Opis

REDUKTOR NAPIĘCIA RN500

NAJWAŻNIEJSZE CECHY

ZAKRES REGULACJI NAPIĘCIA WYJŚCIOWEGO 11V÷Uin
LINIOWA STABILIZACJA NAPIĘCIA
ZABEZPIECZENIA: SCP, OLP
SYGNALIZACJA OPTYCZNA

CECHY

napięcie zasilania max. 14V DC
wyjście zasilania 12V DC/5A
zakres regulacji napięcia wyjściowego 11V÷Uin
liniowa stabilizacja napięcia
bezstratne przewodzenie poniżej progu stabilizacji
sygnalizacja optyczna LED
zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
gwarancja – 2 lata od daty produkcji

OPIS PRODUKTU

Reduktor napięcia RN 12V/5A (RN500) służy do obniżenia i stabilizacji napięcia DC z zakresu 12÷14V do wartości 12V(regulacja 11V÷Uin DC). W przypadku, gdy napięcie wejściowe spadnie poniżej progu ustawionego napięcia wyjściowego, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia ΔU<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej. Reduktor RN500 w połączeniu z typowym zasilaczem buforowym dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 10V÷12 V DC. W szczególności dedykowany jest do systemów telewizji przemysłowej CCTV (kamery, podświetlacze IR), kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 12V DC (-10%/+5%) i nie mogą być zasilane bezpośrednio z wyjścia 13,8V DC zasilacza buforowego.

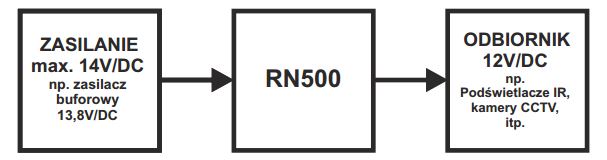

SCHEMAT PODŁĄCZENIA

SPECYFIKACJA TECHNICZNA

Napięcie zasilania	max. 14V/DC (-/+5%)
Napięcie wyjściowe	< 12V DC nom. (+/- 0,3V)
Zakres nastawy napięcia wyjściowego	11V÷Uin (fabrycznie 12V DC)
Moc odbiornika	60W max.
Prąd wyjściowy	5A max.
Pobór prądu przez układy modułu	5mA max.
Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP	110% ÷ 150% mocy reduktora – ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne
Sygnalizacja optyczna – IN dioda sygnalizująca stan zasilania DC – AUX dioda sygnalizująca stan zasilania DC na wyjściu modułu	– czerwona – zielona
Warunki pracy	II klasa środowiskowa, -10°C ÷40°C
Wymiary	76 x 70 x 45 (WxHxD)
Mocowanie	Listwa montażowa z taśmą przylepną lub kołki montażowe x 4 (PCB fi=4,2mm)
Złącza	złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
Waga netto/brutto	0,10kg/0,14kg
Deklaracje, gwarancja	CE, 2 lata od daty produkcji
