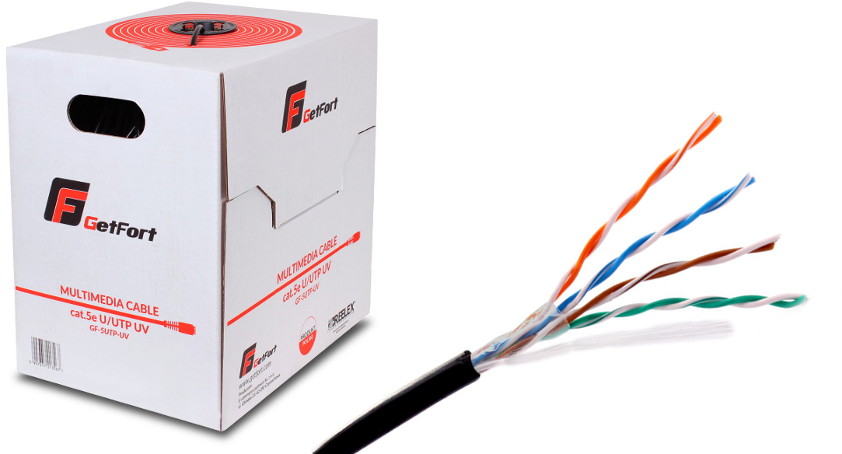

KABEL TELEINFORMATYCZNY GETFORT KAT.5E U/UTP UV SUCHY

Opis

Najważniejsze cechy

Recenzje

Tagi produktu

Pliki do pobrania

Opis

KUPUJĄC 1 SZTUKĘ KUPUJESZ 1 METR PRZEWODU!

Najważniejsze cechy

Producent: GETFORT
Model: GF-5UTP-UV
Typ: U/UTP kat.5e Outdoor
Pasmo częstotliwości: 200MHz
Średnica żyły CU: 24AWG(0,5)mm
Średnica zewnętrzna kabla: 5,0mm

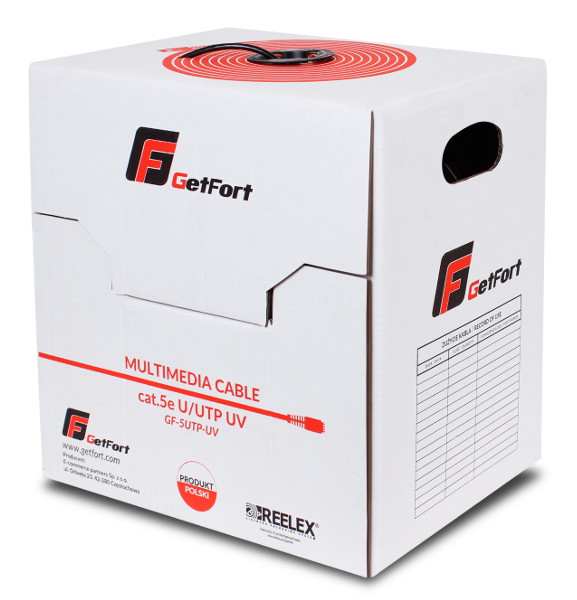

Waga kabla: 25kg (cała rolka 305m)

Przeznaczenie

Kabel teleinformatyczny (skrętka) GetFort kat.5e klasy premium przeznaczone są do budowy profesjonalnych systemów teleinformatycznych lub telekomunikacyjnych w których wykorzystywane jest pasmo częstotliwości do 200MHz. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego na zewnątrz budynków zgodnie ze standardem PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. , IEC 61156-5, ANSI/TIA 568-C.2. Kable posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków. Przewód ten idealnie nadaję się także do budowy systemów CCTV – telewizji przemysłowej dzięki świetnym właściwościom przesyłu sygnału wideo z kamer.

Normy produkcji

Skrętka ftp kategorii 5e została wyprodukowana zgodnie z normami:

ISO/IEC 11801,
EN 50173,
EIA/TIA 568-B.2

KUPUJĄC 1 SZTUKĘ KUPUJESZ 1 METR PRZEWODU!

Specyfikacja

Zakres temperatury	podczas pracy -30°C do +80°C podczas układania -10°C do +50°C
Minimalny promień gięcia	6xØd – średnica zewnętrzna przewodu
Rezystancja pętli żył/pary w temp. 20°C (max)	190 Ω/km
Rezystancja izolacji (min)	5 GΩxkm
Asymetria rezystancji żył w parze	≤ 2%
Pojemność skuteczna dowolnej pary przy 1 kHz	50 ± 5 nF/km
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max)	1600 pF/km
Napięcie pracy	150 V
Próba napięciowa	napięcie zmienne 50 Hz – 700 V AC napięcie stałe – 1000 V DC
Impedancja falowa	100 ± 5 Ω
Prędkość propagacji NVP	69%
Tłumienność odbiciowa par w zakresie częstotliwości dB (min)	f = 4÷10 MHz – 20+5lg(f) f = 10÷20 MHz – 25 f = 20÷200 MHz – 25-7lg(f/20)

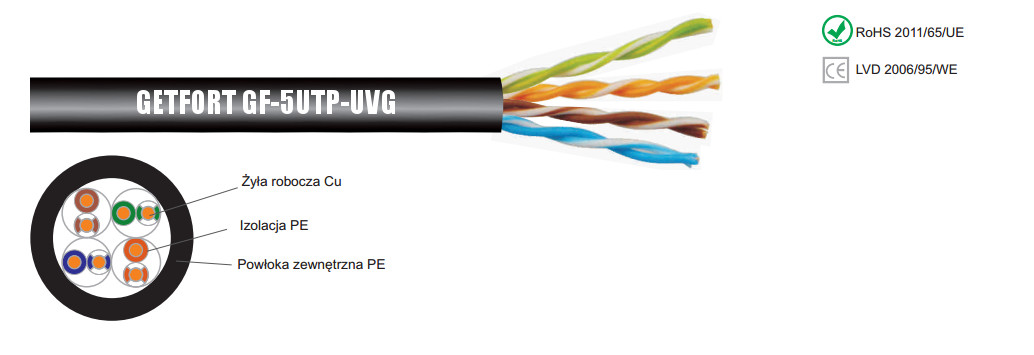

Budowa
Żyły	jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
Izolacja	specjalna mieszanka poliolefinowa
Kolory izolacji żył	zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek	cztery pary żył skręcone w ośrodek
Powłoka zewnętrzna	polietylen powłokowy PE
Kolor powłoki	czarny

Parametry transmisyjne
Częstotliwość Mhz	1	4	10	16	20	30	45	60	80	100	120	130	155	175	200
Tłumienność ≤ dB/100m	2,1	4,0	6,3	8,0	9,0	11,2	13,9	16,2	18,9	21,3	23,6	24,7	27,2	29,2	31,5
NEXT ≥ dB/100m	65,3	56,3	50,3	47,2	45,8	43,1	40,5	38,6	36,7	35,3	34,1	33,6	32,4	31,6	30,8
PS NEXT ≥ dB/100m	62,3	53,3	47,3	44,2	42,8	40,1	37,5	35,6	33,8	32,3	31,1	30,6	29,5	28,6	27,8
ELFEXT ≥ dB/100m	63,8	51,8	43,8	39,7	37,8	34,3	30,7	28,2	25,7	23,8	22,2	21,5	20,0	19,0	17,8
PS ELFEXT ≥ dB/100m	60,8	48,8	40,8	36,7	34,8	31,3	27,7	25,2	22,7	20,8	19,2	18,5	17,0	16,0	14,8
RL ≥ dB	20,0	23,0	25,0	25,0	25,0	23,8	22,5	21,7	20,8	20,1	19,5	19,3	18,8	18,4	18,0

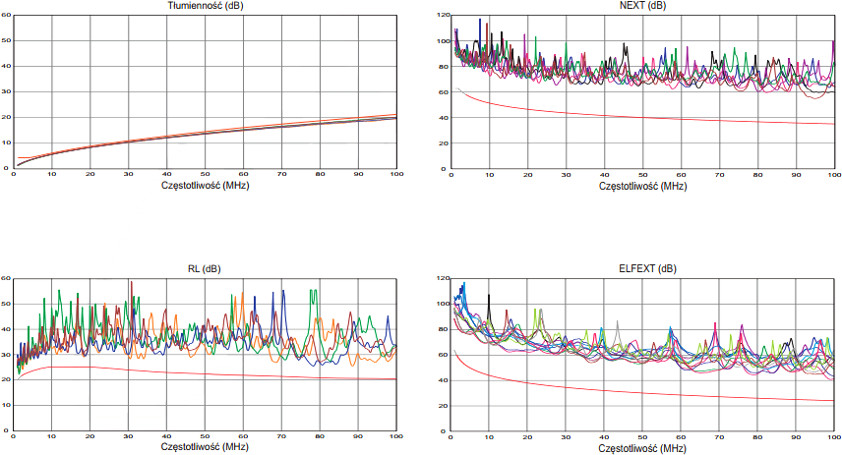

Wykres parametrów transmisyjnych

W skład zestawu wchodzi

KABEL TELEINFORMATYCZNY GETFORT 5E UTP SUCHY (nr kat. 2853)
Gwarancja
Faktura VAT lub paragon fiskalny

Najważniejsze cechy

Informacje dodatkowe

Numer katalogowy	2853
Producent	GETFORT
Model	GF-5UTP-UV
Konstrukcja	U/UTP
Kategoria okablowania	kat. 5E
Zastosowanie	Zewnętrzne
Rodzaj żyły	CU
Średnica żyły	0,500
Powłoka	UV
Izolacja	HDPE 0,87mm
Gwarancja	24 miesiące
Link do strony producenta	Nie
Rodzaj włókna	brak danych
Ilość włókien	brak danych
Typ włókna	brak danych
